Hoe berekent u de UVC-dosis voor statische watersterilisatiemodules?

Bij UV-sterilisatie van stilstaand water wordt de UVC-dosis berekend uit de ultraviolette bestralingssterkte die daadwerkelijk het water bereikt en de blootstellingstijd. Voor een vereenvoudigd geval geldt: UVC-dosis (mJ/cm²) = gemiddelde bestralingssterkte (mW/cm²) × blootstellingstijd (s). Een gemeten bestralingssterkte van 0,15 mW/cm² gedurende 180 seconden geeft dus een nominale dosis van 27 mJ/cm². Die berekening is slechts het uitgangspunt. In een echte watertank moeten ingenieurs ook rekening houden met waterdiepte, UV-transmissie, afstand tot de led, oriëntatie van de module, tankgeometrie, oppervlaktereflectie, schaduwzones en of het water tijdens de behandeling mengt. De richtlijnen van de WHO wijzen er eveneens op dat de effectiviteit van UV-desinfectie afhangt van de afgegeven fluentie, die varieert met intensiteit, blootstellingstijd en golflengte.

Hoe berekent u de UVC-dosis voor UV-sterilisatie van stilstaand water?

De basisrelatie is:

UVC-dosis (mJ/cm²) = bestralingssterkte (mW/cm²) × blootstellingstijd (seconden)

NIST gebruikt dezelfde relatie bij het beschrijven van UV-dosis- en blootstellingsberekeningen: de dosis is het product van de invallende bestralingssterkte en de blootstellingstijd. Stel dat een ingenieur op de relevante locatie in een kamer met stilstaand water een gemiddelde UVC-bestralingssterkte van 0,20 mW/cm² meet.

Bij een cyclus van 60 seconden:

0,20 × 60 = 12 mJ/cm²

Bij een cyclus van 180 seconden:

0,20 × 180 = 36 mJ/cm²

Bij een cyclus van 300 seconden:

0,20 × 300 = 60 mJ/cm²

Dit illustreert een belangrijk ontwerpprincipe: een langere blootstellingstijd verhoogt de afgegeven dosis, zelfs wanneer het uitgangsvermogen van de led ongewijzigd blijft. Stralingsvermogen en bestralingssterkte zijn echter niet uitwisselbaar. Zelfs wanneer eenuvc-led met hoog vermogenbron wordt gebruikt, beschrijft het stralingsvermogen de totale optische output van de UV-bron, terwijl de bestralingssterkte de hoeveelheid UV-vermogen beschrijft die daadwerkelijk een bepaald oppervlak bereikt, meestal in mW/cm². Een UVC-ledmodule van 10 mW levert niet automatisch 10 mW/cm² aan het water.

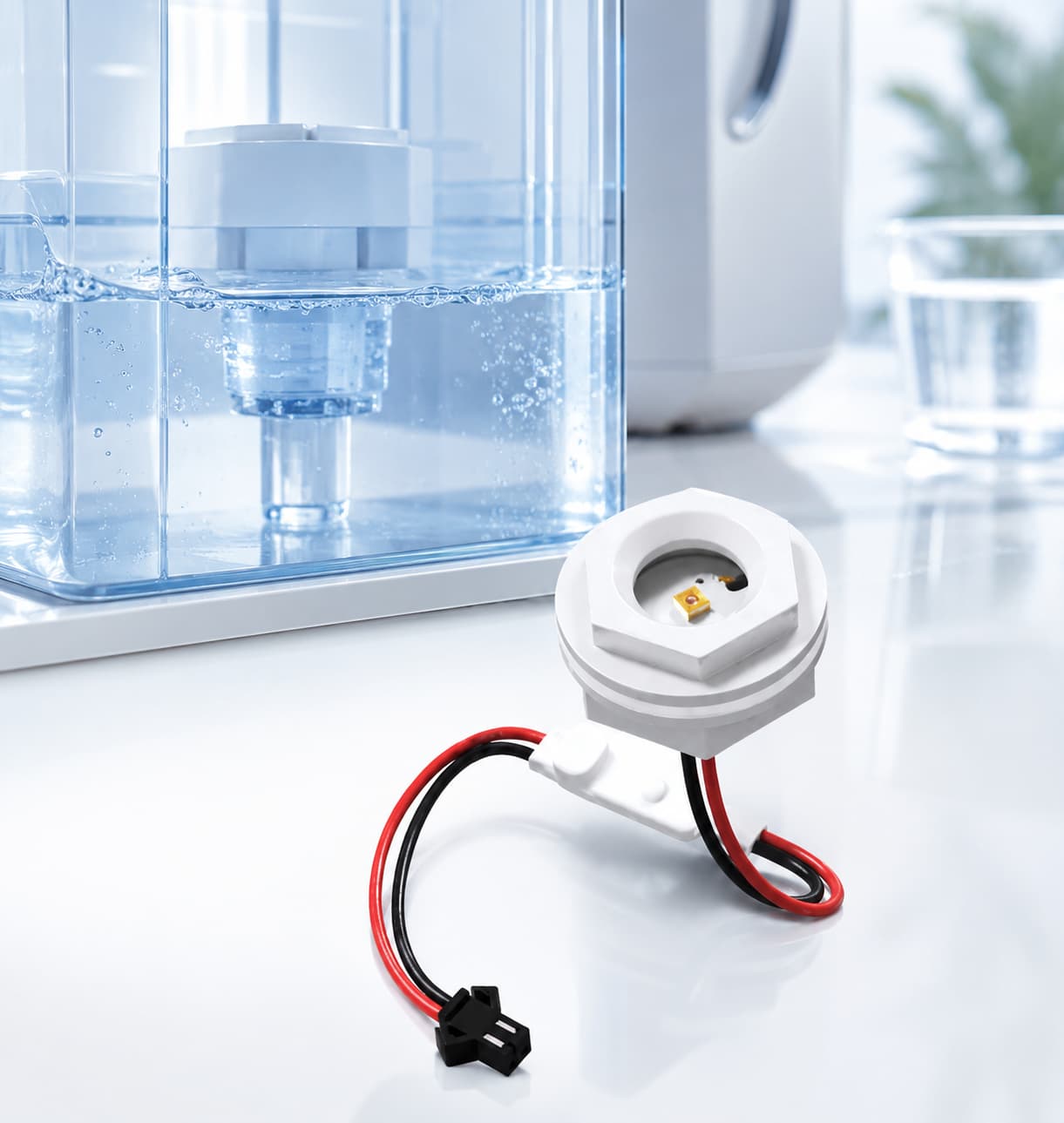

LYD's compacte UV Sterilization of Water 804 is momenteel gespecificeerd met 4–6 mW stralingsvermogen, golflengteopties van 260–270 nm en geschiktheid voor tanks tot 10 L. Die waarden beschrijven de module, maar de dosis in een daadwerkelijk apparaat hangt nog steeds af van de installatiegeometrie en de blootstellingstijd.

Waarom de eenvoudige dosisformule niet volstaat in een watertank

De formule wordt pas bruikbaar wanneer de bestralingssterkte-waarde het water vertegenwoordigt dat daadwerkelijk moet worden behandeld. Of de UV-bron nu een compacte ondergedompelde module is of eenuv-ledstrip voor sterilisatiegeïntegreerd rond de behandelingskamer, de dosis moet worden berekend op basis van de bestralingssterkte die daadwerkelijk het te behandelen water bereikt, en niet alleen op basis van de bronspecificatie. Stel u voor dat een UVC-module tegen één wand van een reservoir van 10 L wordt geplaatst. Water dat zich het dichtst bij de led bevindt, ontvangt aanzienlijk meer straling dan water aan de tegenoverliggende zijde. Het meten van de bestralingssterkte direct vóór de led en dat vermenigvuldigen met de behandelingstijd kan daardoor de minimale dosis die in de hele tank wordt afgegeven, overschatten.

Verschillende correcties zijn van belang.

Afstand: de UV-bestralingssterkte neemt doorgaans af naarmate het doel zich verder van de bron bevindt. Het exacte gedrag in een tank wordt beïnvloed door optiek, reflecties en de vorm van de ledbundel; daarom moet de uiteindelijke geometrie worden gemeten in plaats van alleen op basis van vrije-ruimtetheorie te worden geschat.

UV-transmissie: water zelf kan UVC absorberen. Kleur, opgeloste stoffen en zwevende deeltjes kunnen de indringing verminderen. Overheidsrichtlijnen voor drinkwaterbehandeling wijzen erop dat de effectiviteit van UV kan worden aangetast wanneer water gekleurd is of deeltjes bevat, omdat UV door het water moet gaan om micro-organismen te bereiken.

Waterdiepte: een ondiep reservoir is met dezelfde bronpositie doorgaans gelijkmatiger te bestralen dan een diepe tank.

Schaduwvorming: interne ribben, sensoren, slangen, pompen en andere apparaatcomponenten kunnen zones creëren die minder UVC ontvangen.

Menging: een pomp of circulatiecyclus kan water door zones met hogere en lagere intensiteit voeren. Een volledig stilstaand reservoir vereist meer aandacht voor ruimtelijke dosisuniformiteit.

NIST-onderzoek naar UV-dosismeting houdt eveneens rekening met effecten zoals oppervlaktereflectie, monsterdiepte, UV-absorptie en bestralingsuniformiteit bij het bepalen van de afgegeven dosis. Daarom moet een betrouwbare UVC-dosisberekening voor een OEM-waterapparaat gebruikmaken van een gemeten of gevalideerde gemiddelde of worstcase-bestralingssterkte in de uiteindelijke kamer, en niet alleen van led-stralingsvermogengegevens.

Hoe berekent u de benodigde blootstellingstijd?

Zodra de doeldosis en de representatieve bestralingssterkte bekend zijn, herschikt u de basisvergelijking:

Blootstellingstijd (s) = doeldosis (mJ/cm²) ÷ bestralingssterkte (mW/cm²)

Als uit validatie bijvoorbeeld blijkt dat de toepassing 40 mJ/cm² vereist en de relevante gemeten bestralingssterkte 0,20 mW/cm² is:

40 ÷ 0,20 = 200 seconden

De nominale blootstellingstijd zou ongeveer 3 minuten en 20 seconden zijn.

Dit moet echter niet worden opgevat als een universele sterilisatie-instelling. De vereiste UV-fluentie varieert per micro-organisme, golflengte, gewenste log-reductie en watercondities.NIST's compilatie van gevoeligheidsgegevens van micro-organismentoont aanzienlijke verschillen in UV-gevoeligheid tussen bacteriën, virussen, protozoa en andere organismen. Statische systemen bieden één technisch voordeel: in tegenstelling tot reactoren met stromend water zijn ze niet beperkt tot de enkele seconden waarin water door een kamer stroomt. Langere behandelingscycli kunnen compenseren voor compacte modules met een laag vermogen wanneer het apparaatontwerp dat toelaat.

LYD's UV Sterilization of Water 801 is momenteel gespecificeerd als een waterdichte module voor stilstaand water van 1,5 W die werkt op 12–24 V met een golflengtebereik van 260–285 nm. LYD biedt ook de compacte UV Sterilization of Water 902 aan, met afmetingen van ongeveer φ15 × 13 mm en een opgegeven stralingsvermogen van 3–10 mW met standaard 270–280 nm en andere aanpasbare golflengteopties. De geschikte module hangt dus af van meer dan alleen de tankinhoud. Ook beschikbare montageruimte, vereiste cyclustijd, waterdiepte en dosisuniformiteit moeten worden overwogen.

Selectie- en validatietabel voor UVC-modules voor stilstaand water

Voor OEM-projecten omvat LYD's bredereUV-sterilisatie van waterassortiment de modulefamilies L804, L801 en L902 voor toepassingen zoals waterdispensers, waterzuiveraars, drinkfonteinen voor huisdieren en luchtbevochtigers. Een praktisch ontwikkelproces bestaat eruit eerst de vereiste microbiële reductie te definiëren, vervolgens de golflengte en module te kiezen, de bestralingssterkte in de echte tank te meten, een voorlopige cyclustijd te berekenen en ten slotte het complete apparaat microbiologisch te valideren. Vermijd het specificeren van een OEM-module alleen als “10 mW UVC voor een tank van 5 L.” Die informatie zegt niets over de dosis die het water op het verste of meest afgeschermde punt ontvangt.

FAQ

Wat is de formule voor de UVC-dosis?

Bij een constante representatieve bestralingssterkte wordt de dosis berekend als bestralingssterkte vermenigvuldigd met de blootstellingstijd:

Dosis (mJ/cm²) = bestralingssterkte (mW/cm²) × tijd (s).

NIST beschrijft UVdosis met behulp van deze relatie tussen bestralingssterkte en tijd.

Is het stralingsvermogen van een UVC-led hetzelfde als de UV-dosis?

Nee. Stralingsvermogen is het totale optische vermogen dat door de bron wordt uitgestraald. Dosis beschrijft de UV-energie die per oppervlakte-eenheid in de loop van de tijd wordt afgegeven. Afstand, bundelverdeling, waterabsorptie en blootstellingstijd scheiden de twee grootheden van elkaar.

Welke UVC-dosis is nodig om water te steriliseren?

Er is geen eenduidige waarde voor elke toepassing. De vereiste fluentie hangt af van het doelorganisme, de gewenste log-reductie, de golflengte en de watercondities. De WHO beschrijft de afgegeven fluentie als een belangrijke bepalende factor voor de effectiviteit van UV-desinfectie, terwijl NIST-gegevens tonen dat micro-organismen verschillen in UV-gevoeligheid.

Kan ik de dosis alleen op basis van het tankvolume berekenen?

Nee. Het tankvolume helpt bij de voorlopige moduleselectie, maar bepaalt niet de dosis. Een ondiepe tank van 5 L en een diepe tank van 5 L kunnen een zeer verschillende UVC-verdeling hebben, zelfs met dezelfde module.

Hoe kan ik de UVC-dosis verhogen zonder de ledmodule te wijzigen?

U kunt de blootstellingstijd verlengen, waar het ontwerp dat toelaat de optische afstand verkleinen, de reflecterende geometrie verbeteren of de waterbeweging vergroten om de bestralingsuniformiteit te verbeteren. Elke wijziging moet in het afgewerkte apparaat worden geverifieerd.

Welke informatie moet ik LYD verstrekken voor een UVC-module voor stilstaand water?

Verstrek tankvolume en -afmetingen, waterdiepte, materiaal, montagepositie van de module, doelorganisme of validatie-eis, gewenste behandelingscyclus, voeding, beschikbare ruimte, watertemperatuur en eventuele vereisten voor waterdichtheid of connectoren.

Referenties

1. NIST — Ontwerpoverwegingen voor een oppervlaktedesinfectieapparaat met UV-C-leds— legt de relatie uit tussen UV-bestralingssterkte, blootstellingstijd en afgegeven dosis.

2. NIST — Gevoeligheid van bacteriën, protozoa, virussen en andere micro-organismen voor ultraviolette straling— compilatie van gegevens over de UV-dosisgevoeligheid van micro-organismen die relevant zijn voor het ontwerp van desinfectiesystemen.
